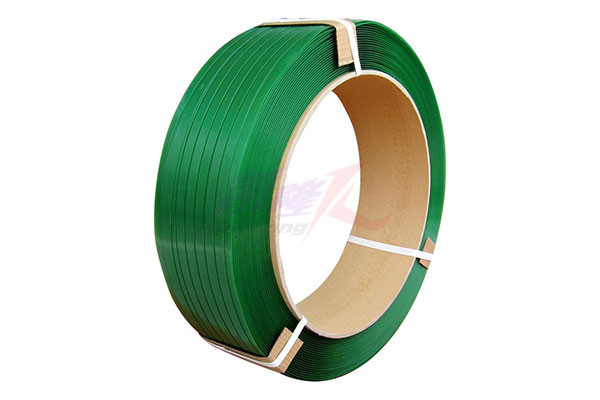

PET打包带，我们通常也将之称为塑钢打包带，它是目前世界上用于代替钢带的一种新型环保的包装材料，经这几年新材质的开发成功及成本的大幅下降，已经成为一种取代钢带的新型高强度打包带。

相信生产过PET的同行朋友们都知道，如果采用回收料进行加工，生产出的打包带很脆，而且废品率相当高，那我们该如何解决这个问题呢？

在生产再生PET料打包带时，如果采用回收料，设备状况如下：单螺杆3段-5段机，烘干温度180℃左右，烘6-8小时，加工温度250℃- 260℃。这段时间很脆，废品率很高，该如何解决这个问题？

原因分析：PET是对水敏感的塑料，长时间加热烘干对材料本身就容易降解，单螺杆挤出机的摩擦热也容易产生降解，因此在加工过程中，要按实际情况调整温度，材料很脆是因为生产过程中分子链断链(降解)严重，分子量过低，黏度不够。导致做出来的产品比较脆，废品率过高。

解决方案：缩短烘干时间到4-6个小时左右，添加扩链剂，阻止降解进行，扩链增大分子量，提高特性黏度。这样做出来的制品不会出现因为黏度不够而导致发脆和废品率过高的现象。

你还在为产品打包烦恼？您还在为打包成本过高而烦恼？广西南宁凯隆包装设备有限公司拥有“封箱打包一体机”等包装机械相关实用新型专利6个。产品简单、方便、快捷、高效，赢得客户的广泛认同，广西凯隆包装设备有限公司，专为解决客户产品包装烦恼而生，全国热线电话：1887-7133-889网址：http://www.nnkailong.com/
